Manuals for the Lee-Enfield Rifle C No.7 (Canadian)

C-71-108-000/MA-000

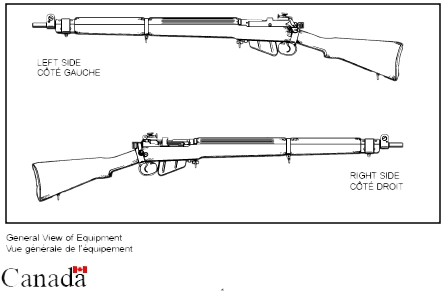

INTRODUCTION

PURPOSE

1.                The Rifle, .22 Calibre, C No 7, MK 1 is used by the Canadian Forces as a recreational rifle

and by the cadet corps for rifle training and familiarization programs.

This rifle is generally the same in physical appearance as the Rifle, .303 Calibre, No 4, MK 1 Star.



The use of .22 calibre ammunition in a rifle of this nature allows close simulation of the operational



characteristics of the .303 calibre weapon, at a reduced cost.

DESCRIPTION

2.                The Rifle .22 Calibre, C No 7, MK 1, is a heavy barrel, manually operated, bolt action, hand fed

rifle, capable of firing single shots only. It fires 5.6 x 16R cartridges.

3.                                The C No 7 series rifle was developed from the Lee Enfield, .303 Calibre, No 4, MK 1 rifle, which

accounts for the design similarities.

The Rifle, .22 Calibre, Lee Enfield, C No 7, MK 1 has the following differences:

a.       Dual range leaf back sight;

b.       Sling swivel on the front trigger guard screw;

c.       Modified magazine that acts as a loading platform and catches the empty casings;

d.       No bayonet lugs;

e.     A shortened striker with a separate firing pin, oriented for rim fire cartridges; and

f.     A bolt head machined to accommodate the headspace and firing pin for rim fire cartridges.

IDENTIFICATION

Design Authority       . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .DSSPM

Model. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C No 7, MK 1

Manufacturer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Canadian Arsenals Limited (CAL)

Year of Manufacture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(approx) 1944

NSN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1005-21-109-2624

Check List Numbers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-71-108-000/LC-000

C-71-108-000/MA-000

INTRODUCTION

OBJET

1.                Le fusil de calibre 0.22 mm, C N° 7, MK 1 est utilisé par les Forces canadiennes comme un fusil

récréatif et par le corps de cadets, pour les programmes de familiarisation et de formation pour le tir au fusil. Ce fusil a pratiquement le même aspect physique que le fusil de calibre 0.303 mm, N° 4, Mk 1 Star. L'utilisation de munitions de calibre 0.22 mm avec ce type de fusil permet d'obtenir, à moindre frais, une simulation très proche des caractéristiques de fonctionnement de l'arme de calibre 0.303 mm.

DESCRIPTION

2.                Le fusil de calibre 0.22 mm, C N° 7, Mk 1, est une arme à canon lourd, commande manuelle,

verrou, alimenté manuellement et à un coup seulement. Il tire des cartouches de 5.6 x 16R.

3.                  Le fusil de la série C N° 7 a été mis au point à partir du fusil Lee Enfield, de calibre .303 mm,

N° 4, MK 1, ce qui lui donne des similarités de conception. Le fusil de calibre .22 mm, Lee Enfield, C N° 7, MK 1, comporte les différences suivantes :

a.       Hausse à lame à deux portées ;

b.       Attache de bretelle sur la vis avant de la détente ;

c.       Chargeur modifié fonctionnant comme rampe de chargement prévue pour attraper les douilles vides ;

d.       Aucun tenon de baïonnette ;

e.       Une masse percutante avec un percuteur séparé ; orienté pour les cartouches à percussion annulaire ; et

f.        Une tête de verrou usinée correspondant à la feuillure et au percuteur pour les cartouches à percussion annulaire.

IDENTIFICATION
Concepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .DAPES
Modèle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C N° 7, MK 1
Fabricant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Canadian Arsenals Limited (CAL)
Année de fabrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (approx) 1944
Numéro de nomenclature OTAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1005-21-107-2101
Liste de Contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . L-71-111-000/LC-000

C-71-108-000/MA-000

TECHNICAL SPECIFICATIONS

PHYSICAL DATA

Rifle

Length   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-1/2 in. (113 cm)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 lbs. 5 oz. (4.25 kg)

Furniture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seasoned Walnut, Beech or Birch

OPERATION DATA

System of Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manual Bolt Action Safety

Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Positive Locking Bolt

Muzzle Velocity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 100 fps (340 mps)

Effective Range  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N/A

Rateof Fire    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N/A

Feed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hand fed single rounds.

Safety Catch . . . . . . . . . . . . . . . . . . . . . . . . Double action, locks both bolt and cocking piece.

BOLT DATA

Bolt Head . . . . . . . . . . . . . . . . . . . . . . . Six sizes adjust bolt length to give correct headspace.

BARREL DATA

Length   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25.26 in. (64.1 cm)

Calibre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.22 in. (5.6 mm)

Number of Grooves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Rifling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 turn in 16 in. (1 turn in 40.6 cm)

Direction of twist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Right hand

AMMUNITION DATA

Cartridge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.6 X 16R (0.22 in. Long rifle)

Bullet           . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lead, round nose

MAGAZINE DATA

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Detachable, short, vertical box w/ special platform to facilitate Hand Loading

Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N/A

C-71-108-000/MA-000

FICHE TECHNIQUE

DONNÉES PHYSIQUES

Fusil

Longueur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44-1/2 po (113 cm)

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 lb (4,09 kg)

Garniture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Noyer, hêtre ou bouleau conditionne.

DONNÉES TECHNIQUES

Mode de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . Fonctionnement à culasse mobile.

Dispositif de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verrouillage de culasse mobile.

Vitesse initiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 100 pi/s (340 mps)

Portée efficace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N/A

Vitesse de tir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N/A

Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manuelle, coup par coup.

Sûreté . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Double action, verrouillage de la culasse

et du talon du percuteur.

CULASSE MOBILE

Tête de culasse mobile . . . . . . . . . . . . . . . . . . . . . . Six dimensions ajustent la longueur de la

culasse mobile, pour donner la feuillure voulue.

CANON

Longueur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25,26 po (64,1 cm)

Calibre    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.22 po (5,6 mm)

Nombre de rayures    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Rayure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 tour en 16 po (40,6 cm)

Sens de rayure      . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .à droite.

DONNÉES DE MUNITION

Cartouche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.6 x 16R (0.22 po, « Long Rifle »)

Balle            . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Plomb, ogivale

DONNÉES DU CHARGEUR

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Amovible, court, vertical a/plateau spécial pour aider le chargement manuel.

Capacité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N/A

C-71-108-000/MA-000

TECHNICAL SPECIFICATIONS

BUTT DATA

Sizes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 sizes - Bantam

- Short

- Normal

- Long

Length Differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . increments of 1/2 in. (12.7 mm)

SIGHT DATA

Rear Sight

Type      . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aperture on folding leaf

Range adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 and 100 yards

Lateral and vertical adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . one minute clicks

Adjustment value for each click

at 20 yards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . moves MPI 0.2 in. (5 mm)
at 100 yards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . moves MPI 1.0 in. (25 mm)
Aperture size . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.595 in. (15 mm)

Front Sight

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fixed vertical blade

Sizes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Height Differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.045 in to +0.120 in in 0.015 in. increments

...........................................................................................(1.15 mm to 3.04 mm in increments of 0.38 mm



Sight radius . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28.75 in. (73 cm)

GAUGING DATA

Headspace

Minimum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.040 in. (1.016 mm)

Maximum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.046 in. (1.17 mm)

Striker Protrusion

Minimum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.024 in. (0.61 mm)

Maximum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.031 in. (0.79 mm)

Barrel

Plug Gauge GO 0.217 in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Shall run through the bore

Plug Gauge NO GO 0.220 in . . . . . . . . . . . . . . . . . . . . . . . Shall NOT run through the bore

C-71-108-000/MA-000

FICHE TECHNIQUE

DONNÉES - Crosse

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 grosseurs - Bantam

- courte

- normale

- longue

Différence de longueur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Paliers de 1/2 po (12,7 mm)

VISÉE

Hausse

Type    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . œilleton sur planchette.

Ajustement de portée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 et 100 verges.

Ajustements verticaux et dérive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . déclics d'une minute

Valeur de chaque déclic

a 20 verges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . change le PMI de 0,2 po (5 mm)
a 100 verges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . change le PMI de 1,0 po (25 mm)
Grosseur d'œilleton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,595 po (15 mm)

Guidon

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . à lame verticale fixe

Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Différentiel de hauteur . . . . . . . . . . . . . De -0,045 po à +0,120 po par apports de 0,015 po

..................................................................(-1,15 mm à +3,04 mm par apports de 0,38 mm)

Rayon de visée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28,75 po (73 cm)

JAUGEAGE

Feuillure

minimum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,040 po (1,016 mm)

maximum       . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,046 po (1,17 mm)

Saillie du percuteur

minimum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,024 po (0,61 mm)

maximum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,79 mm 0,046 po (0,79 mm)

Canon

Jauge de rectitude de canon « GO » 0,217 po. . . . . . . Doit passer librement dans l'âme.

Jauge de rectitude de canon « NO GO » 0,220 po. . . . . . Ne doit pas passer dans l'âme.

C-71-108-000/MA-000

TECHNICAL SPECIFICATIONS

Trigger Pull

First pull            . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 to 4 lbs. (1.35 to 1.80 kg)

Second pull . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 to 61/2 lbs. (2.25 to 2.95 kg)

Spring Tension

Cocking piece

Force required to draw back

from the fired position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 to 9 lbs. (3.2 to 4 kg) Force required to draw back

from the cocked position . . . . . . . . . . . . . . . . . . . . . . . . . . 13 to 16 lbs. (5.9 to 7.25 kg)

Extractor

Force required to raise the extractor . . . . . . . . . . . . . . . . . . . . . . 5 to 7 lbs (2.25 to 3.2 kg)

Butt Trap

Force required to open the trap . . . . . . . . . . . . . . . . . . . . . . . . . . 2 to 3 lbs. (.9 to 1.35 kg)

Barrel Lift

Force required to lift the barrel away from the muzzle end of the forestock . . . . . . . . . . . . . . . . . . . . . . . 2 to 7 lbs. (.9 to 3.2 kg)



(does not apply to centre bedded rifles)

AUTHORIZED PUBLICATIONS

C-71-108-000/MA-000

FICHE TECHNIQUE

Force de détente

Première phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 à 4 lbs (1,35 à 1,80 kg)

Deuxième phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 à 6 1/2 lb (2,25 à 2,95 kg)

Tension des ressorts

Talon de percuteur

Force nécessaire pour reculer

à partir de la position de tir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 à 9 lb (3,2 à 4 kg)

Force nécessaire pour reculer

à partir de la position armée . . . . . . . . . . . . . . . . . . . . . . . . . .13 à 16 lb (5,9 à 7,25 kg)

Extracteur

Force nécessaire pour soulever l'extracteur . . . . . . . . . . . . . . . .5 à 7 lb (2,25 à 3,2 kg)

Portière de la plaque de couche

Force nécessaire pour ouvrir la portière . . . . . . . . . . . . . . . . . 2 à 3 lb (0,9 à 1,35 kg)

Soulèvement du canon

Force nécessaire pour soulever le canon,



du côté bouche du fût . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 à 7 lb (0,9 à 3,2 kg)

(non applicable pour les fusils à encastrement central)

PUBLICATIONS AUTORISÉES
